UNIDAD 5

ELEMENTOS MOTRICES

Objetivo:  Describir la función y constitución  de los elementos del sistema.

EL PISTÓN:

Se denomina pistón a uno de los elementos básicos del motor de combustión interna.

Se trata de un émbolo que se ajusta al interior de las paredes del cilindro mediante aros flexibles llamados segmentos o anillos. Efectúa un movimiento alternativo, obligando al fluido que ocupa el cilindro a modificar su presión y volumen o transformando en movimiento el cambio de presión y volumen del fluido.

A través de la articulación de biela y cigüeñal, su movimiento alternativo se transforma en rotativo en este último.

Puede formar parte de bombas, compresores y motores. Se construye normalmente en aleación de aluminio.

Los pistones de motores de combustión interna tienen que soportar grandes temperaturas y presiones, además de velocidades y aceleraciones muy altas. Debido a estos se escogen aleaciones que tengan un peso específico bajo para disminuir la energía cinética que se genera en los desplazamientos. También tienen que soportar los esfuerzos producidos por las velocidades y dilataciones. El material más elegido para la fabricación de pistones es el aluminio y suelen utilizarse aleantes como: cobre, silicio, magnesio y manganeso entre otros.

Fabricación

Básicamente existen dos procesos para la fabricación de los pistones: Estos pueden ser:

• Fundidos
• Forjados

Dependiendo de la cantidad necesaria a producir y especialmente de los esfuerzos, temperaturas, presiones, etc. a los que estarán sometidos (sea un motor diésel, de gasolina , de competición, etc.) se elige uno u otro método. Los pistones forjados tienen mayor resistencia mecánica. Luego llevan mecanizados varios que son los que determinan la forma final del pistón. Estos mecanizados son hechos con un CNC.

• Mecanizado del alojamiento del perno o bulón de pistón: se mecaniza el alojamiento del perno, como este perno estará girando cuando el motor esté en funcionamiento por lo que debe quedar una superficie de buena calidad y rugosidad sin rayaduras. Estos son dos orificios ubicados en paredes opuestas del pistón. Estos agujeros deben ser concéntricos (tener la misma línea de eje) y esta línea debe ser paralela a la línea de eje del muñón del cigüeñal ya que si así no fuese al funcionar el motor la biela se “agarra” con el perno. Para que este perno no se salga y raye el cilindro se colocan seguros seeger al final de los alojamientos realizados, entonces se debe realizar las cavidades para poner los seguros.
• Mecanizado del alojamiento de los aros: Se debe realizar la cavidad para poder poner los aros. Para montar el conjunto pistón – aros dentro del cilindro los aros se comprimen, por lo tanto la profundidad del alojamiento de los aros debe ser tal que todo el aro quede oculto en el pistón. En el alojamiento del aro “rasca aceite” se realiza un orificio pasante para que el aceite que se saca del cilindro vaya hacia adentro del pistón y luego se lo direcciona hacia el perno, para poder mantenerlo lubricado.
• Mecanizado de la cabeza del pistón: de acuerdo al diseño del motor la cabeza puede no ser plana. Puede tener vaciados para mejorar la homogeneidad de la mezcla en la admisión, vaciados para mejorar la combustión y en los motores donde la compresión es alta se realizan vaciados para que al abrir las válvulas no golpeen al pistón

LA BIELA:

Se denomina biela a un elemento mecánico que sometido a esfuerzos de tracción o compresión, transmite el movimiento articulando a otras partes de la máquina. En un motor de combustión interna conectan el pistón al cigüeñal.
Actualmente las bielas son un elemento básico en los motores de combustión interna y en los compresores alternativos. Se diseñan con una forma específica para conectarse entre las dos piezas, el pistón y el cigüeñal. Su sección transversal o perfil puede tener forma de H, I o + . El material del que están hechas es de una aleación de acero, titanio o aluminio. En la industria automotor todas son producidas por forjamiento, pero algunos fabricantes de piezas las hacen mediante maquinado.

Partes de la biela

Se pueden distinguir tres partes en una biela.

• La parte trasera de biela en el eje del pistón, es la parte con el agujero de menor diámetro, y en la que se introduce el casquillo a presión, en el que luego se inserta el bulón, un cilindro o tubo metálico que une la biela con el pistón.
• El cuerpo de la biela es la parte central, está sometido a esfuerzos de tracción-compresión en su eje longitudinal, y suele estar aligerado, presentando por lo general una sección en forma de doble T, y en algunos casos de cruz.
• La cabeza es la parte con el agujero de mayor diámetro, y se suele componer de dos mitades, una solidaria al cuerpo y una segunda postiza denominada sombrerete, que se une a la primera mediante tornillos.

  • Entre estas dos mitades se aloja un casquillo, cojinete o rodamiento, que es el que abraza a la correspondiente muñequilla ó muñón en el cigüeñal.¹

Tipos de biela en función de la forma de su cabeza

En función de la forma de la cabeza de biela, y como se une a ella el sombrerete, se pueden distinguir:

• Biela enteriza: Es aquella cuya cabeza de biela no es desmontable, no existe el sombrerete. En esos casos el conjunto cigüeñal-bielas es indesmontable, o bien es desmontable porque el cigüeñal se desmonta en las muñequillas.
• Biela aligerada: Si el ángulo que forma el plano que divide las dos mitades de la cabeza de biela, no forma un ángulo recto con el plano medio de la biela, que pasa por los ejes de pie y cabeza, sino que forma un ángulo, entonces se dice que la biela es aligerada.

Materiales

Por lo general, las bielas de los motores alternativos de combustión interna se realizan en acero templado mediante forja, aunque hay motores de competición con bielas de titanio o aluminio, realizadas por operaciones de arranque de material.

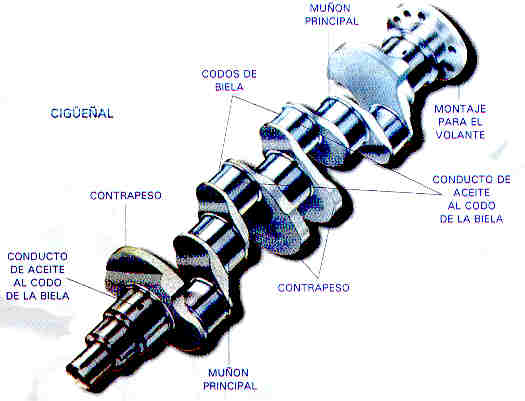

EL CIGUEÑAL:

Es un eje acoplado, con codos y contrapesos presente en ciertas máquinas que, aplicando el principio del mecanismo de biela - manivela, transforma el movimiento rectilíneo alternativo en circular uniforme y viceversa.

 Normalmente se fabrican de aleaciones capaces de soportar los esfuerzos a los que se ven sometidos y pueden tener perforaciones y conductos para el paso de lubricante.


Un cigüeñal o cigoñal¹ es un eje acodado, con codos y contrapesos presente en ciertas máquinas que, aplicando el principio del mecanismo de biela - manivela, transforma el movimiento rectilíneo alternativo en circular uniforme y viceversa. En los motores de automóviles el extremo de la biela opuesta al bulón del pistón (cabeza de biela) conecta con la muñequilla, la cual junto con la fuerza ejercida por el pistón sobre el otro extremo (pie de biela) genera el par motor instantáneo. El cigueñal va sujeto en los apoyos, siendo el eje que une los apoyos el eje del motor.
Normalmente se fabrican de aleaciones capaces de soportar los esfuerzos a los que se ven sometidos y pueden tener perforaciones y conductos para el paso de lubricante. Hay diferentes tipos de cigüeñales; Los hay que tienen un apoyo cada dos muñequillas y los hay con un apoyo entre cada muñequilla.
Por ejemplo para el motor de automóvil más usual, el de cuatro cilindros en línea, los hay de tres apoyos, (hoy ya en desuso) y de cinco apoyos, que actualmente es el más común.
En otras disposiciones como motores en V o bien horizontales opuestos (boxer) puede variar esta regla, dependiendo del número de cilindros que tenga el motor. El cigüeñal es también el eje del motor con el funcionamiento del pistón.gradualmente se usan en los automoviles
